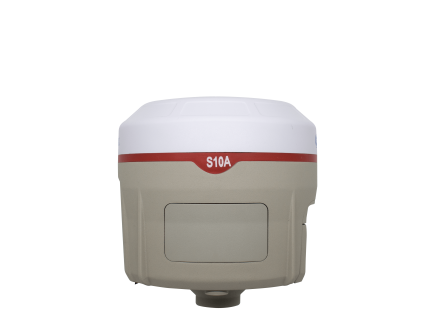

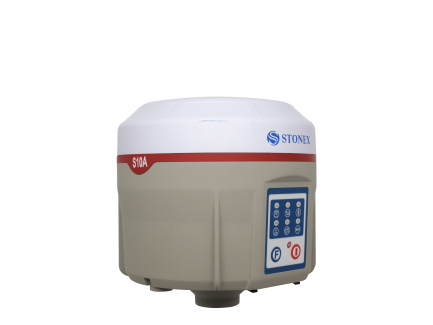

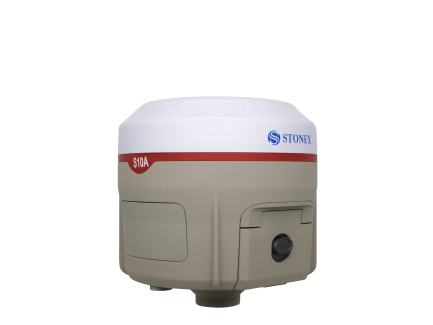

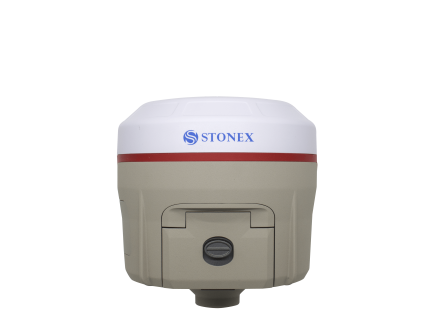

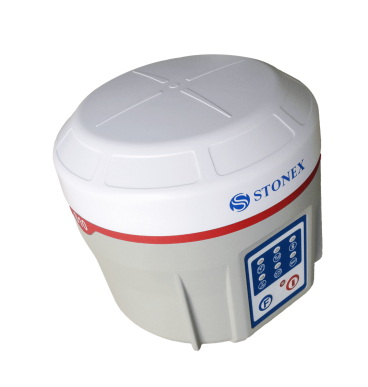

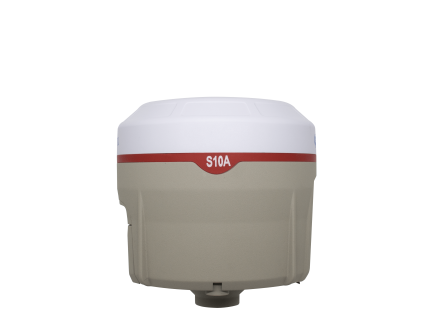

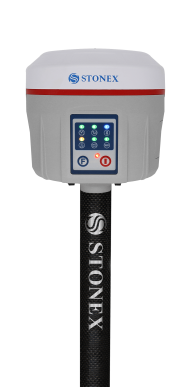

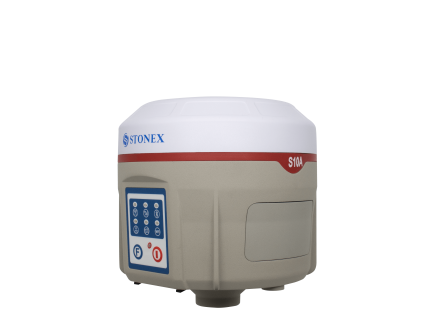

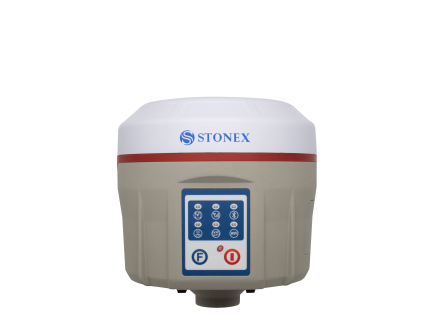

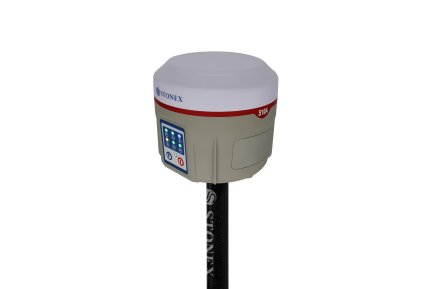

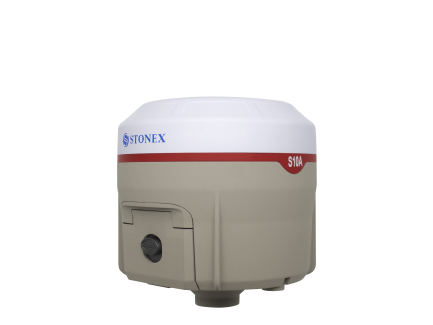

Stonex S10A GNSS Alıcısı

ATLAS LİNK İLE YÜKSEK PERFORMANS

Stonex S10A, saha araştırmalarının performansını ve potansiyelini arttıran yeni bir özellik ile karakterize edilen en yeni Stonex GNSS alıcısıdır.

ARTK fonksiyonu ve Atlas® düzeltme servisi sayesinde Stonex S10A özellikle zor alanlarda çalışabilir.

Atlas®, dünya çapında santimetre hassasiyetinde  konum  verir ve L-band iletişim uyduları ve internet üzerinden dünya çapında santimetre seviyesinde düzeltme verileri sunar.

S10A Alıcısı, Bluetooth ve Wi-Fi modülleri dahil, kontrol ünitesine ve PC'ye hızlı ve kararlı bir bağlantı için tüm önemli bağlantı yetenekleriyle donatılmıştır. Radyo ve dahili GSM ile gerçek zamanlı düzeltmeleri kolayca ve hızlı bir şekilde iletmek ve almak mümkündür.

Jalonun düzeci  mükemmel olmadan da noktaları hızlı bir şekilde ölçebilirsiniz. Alıcı, elektronik düzeç ile doğru seviyeyi tespit ettiğinde, operatör tarafından herhangi bir işlem yapılmadan, konumlandırma verilerini otomatik olarak kaydedebilir.

UYDU SİSTEMLERİ

394 kanallı Stonex S10A, yüksek doğrulukta mükemmel bir yerleşik gerçek zamanlı navigasyon çözümü sunar. Tüm GNSS sinyalleri (GPS, GLONASS, BEIDOU ve GALILEO) ek bir ücrete dahil değildir.

WEB UI KONTROL

Wi-Fi özellikli portatif PC , akıllı telefonlar  ve tablet bilgisayarlar ile alıcının ayarlarını yapabilme, alıcıyı yönetme , alıcının mevcut durumunu izleme ve ölçüm başlatma gibi işlemler yapılabilir.

EĞİM SENSÖRÜ

30 ° 'ye kadar eğik pozisyon da  noktaları ölçmek mümkündür. İçeride monte edilmiş olan eğim sensörü , faz merkezinin eğim açısına ve eğim yönüne uygun olarak toplanan noktaların koordinatlarını otomatik olarak düzeltebilir.

AKILLI BATARYALAR

Stonex S10A, iki adet yüksek kapasiteli akıllı pil ile teslim edilir. Güç seviyesi, bir düğmeye basitçe basılmasıyla doğrudan denetleyiciden ve batarya üzerindeki basit bir led çubuktan kontrol edilebilir.

DAYANIKLI YAPI

Yüksek darbe direnci ile kombine edilmiş IP67 sertifikası, zorlu ortamlarda bile maksimum mukavemeti , en iyi su ve toza karşı korumayı  garanti eder.

3.sayfa

aRTK& Atlas® ÇÖZÜM SERVİSLERİ

S10A, bağlantı sinyalleri kesildiğinde veya mevcut olmadığında Atlas® gerçek zamanlı düzeltmeleri alma olasılığı ile GNSS sinyallerinin en iyi kombinasyonunu otomatik olarak seçen yeni Stonex GNSS Alıcısıdır.

aRTK, Stonex S10A GNSS Alıcısında bulunan ve arazi tabanlı iletişim kararsızlığının etkisini büyük ölçüde azaltan yenilikçi bir özelliktir.

• Lokal RTK haberleşme bağlantılarının olmadığı yerlerde, uydu santimetresinin kesintisiz santimetre hassasiyetinde konum iletilir     aRTK.

• aRTK, RTK kullanıcılarına ek bir iletişim fazlalığı katmanı sağlar ve kesintili veri bağlantısı ile üretkenliğin etkilenmemesini sağlar.

ARTK sayesinde alıcı, RTK düzeltme kaynaklarının birkaç dakika boyunca kullanılamayacağı durumlarda RTK pozisyonlarını üretmeye devam edebilir.

Atlas®, ihtiyacınız olan alt komut dizisi türüne bağlı olarak S10A'nın 3 farklı doğruluk seviyesine ulaşmasını hedefleyen bir aboneliktir. Atlas®, zor alanlarda çalışırken mükemmel, dünya çapında santimetre hassasiyetinde konumlan doğruluğu verir.


ANA ÖZELLİKLER

RTK baz istasyonu veya RTK ağı gerekmez

Düzeltme verileri sürekli olarak L-Band veya İnternet tarafından iletilir

Kesintisiz doğru ölçümler için RTK da köprü oluşturur

Autonomous pozisyonda bile santimetre doğruluğunda ölçüm

RTK veri akışında yaşanan kayıplar sırasında konum doğruluğunu korur

Konum doğruluğunu gerektiği kadar, uzun süre korur

SureFix ile Gerçek Konum Doğruluğu

Surefix, yüksek hassasiyetli  RTK çözümlerinden biridir. kaliteli bilgileri sağlamak için GNSS motoruyla birlikte çalışan yeni bir işlemcidir. SureFix işlemcisi, "kaliteli ölçümleri ",RTK çözümünün kaliteli girdilerini alır. Göstergeler daha sonra RTK verileriyle birleştirilir ve kullanıcıya RTK çözümünün kalitesi hakkında yüksek doğrulukta bilgi sağlar.


  1. Teknik Özellikler
  2. Destek
  3. Broşür

ALICI

Uydu Sistemleri
GPS: L1 C/A, L1C, L1P,L2C, L2P, L5
GLONASS: L1 C/A, L1P, L2C, L2P
BEIDOU: B1, B2, B3
GALILEO: E1, E5a, E5b
QZSS: L1C/A, L1C, L2C, L5
SBAS: L1, L5
L-Band
Atlas H10 / H30 / H100
Kanal Sayısı
394
Konumlandırma Hızı
20 Hz
Sinyal Tekrarı
< 1 sn
RTK Sinyal Başlatma
Tipik< 10 sn
Sıcak Başlangıç
Tipik< 15 sn
Güven Düzeyi
> 99.9 %
Dahili Hafıza
4 GB
Micro SD Kart
32 GB a kadar arttırılabilir

ÖLÇÜM PERFORMANSI VE DOĞRULUĞU1

YÜKSEK HASSASİYETLİ STATİK ÖLÇÜM
Yatay
2.5 mm + 0.1 ppm RMS
Düşey
3.5 mm + 0.4 ppm RMS
KOD DİFERANSİYEL ÖLÇÜM
Yatay
0.25 m RMS
Düşey
0.45 m RMS
SBAS POZİSYON2
Yatay
0.50 m RMS
Düşey
0.85 m RMS
GERÇEK ZAMANLI KİNEMATİK(< 30 Km) – AĞ RTK3
Yatay
8 mm + 0.8 ppm RMS
Düşey
15 mm + 1 ppm RMS

DAHİLİ GNSS ANTENİ

DAHİLİ GNSS ANTENİ
Dahili Çok yollu anten iile , tüm uydu sistemlerinden sinyal alabilme

DAHİLİ RADYO

Tip
Tx - Rx
Frekans Aralığı
410 - 470 MHz
Kanal Aralığı
12.5 KHz / 25 KHz
Maksimum Menzil
3-4 Km Meskün Sahada Up to 10 Km Uygun Koşullarda4

DAHİLİ GSM MODEM

Band Genişliği
GSM/GPRS/EDGE: 850/900/1800/1900 MHz
WCDMA/HSDPA: 800/850/900/1900/2100 MHz

BAĞLANTILAR

I/O Konnektör
7-pins Lemo and 5-pins Lemo arayüzü. Çok fonksiyonlu kablo,USB arayüzü ve PC bağlantısı
Bluetooth
2.4 GHz class II
Wi-Fi
802.11 b/g/n
Web UI
Akıllı telefon , Tablet ve diğer internet özellikli cihazlar ile Bağlantı kurabilme. Ve Bu bağlantı ile çalışma ayarları ve yazılım upgrate yapılabilir
Referans Çıkışları
RTCM 2.3, 3.0, 3.1, 3.2 CMR, CMR+
Navigasyon Çıkışları
GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL

GÜÇ

Batarya
Şarj edilebilir ve Değiştirilebilir 10.8 V – 3400 mAh dahili lithium batarya
Voltaj
9 to 22 V DC Harici Güç Girişi ve aşır ıvoltaj koruması (5 pins Lemo)
Çalışma Zamanı
7saate kadar(1 batarya)
Şarj Zamanı
Tipik 4 saate kadar

FİZİKSEL ÖZELLİKLER

Boyutlar
ɸ 140 mm x 145 mm
Ağırlık
1.25 Kg (batarya hariç) 1.45 Kg (batarya dahil)
Çalışma Sıcaklığı
-40°C to 65°C (-40°F to 149°F)
Saklama Sıcaklığı
-40°C to 85°C (-40°F to 185°F)
SU/TOZ Dayanıklılık
IP67
Şoka Karşı Dayanıklılık
Betonzemine2 metrelik jalondan düşmelere karşı korunaklı
Titreşim
Titreşime Karşı Dayanıklı Yapı

Teknik özellikler haber verilmeksizin değiştirilebilir.

1. Doğruluk ve güvenilirli kgenellikle uydu geometrisine (DOP), çok yollu, atmosferik koşullara ve engellere tabidir. Statik modda, işgal zamanlarına bile maruz kalırlar: Başlangıç çizgisi ne kadar uzun olursa, mesai süresi de o kadar uzun olmalıdır.

2. SBAS sistem performansına bağlıdır.

3. Ağ RTK hassasiyeti ağ performanslarına bağlıdır ve en yakın fiziksel baz istasyonuna atıfta bulunur.

4. Çalışma ortamına ve elektromanyetik kirliliğe bağl ıolarak değişir.

5. S10APolar Sürümü.
